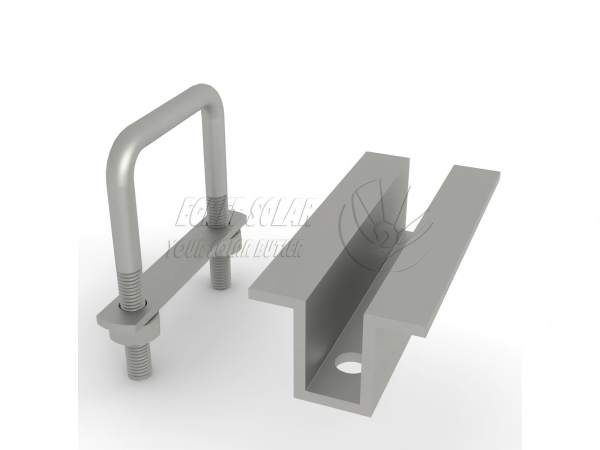

İkiqat U Bolt Günəş Orta Qısqac

Egret ikiqat U bolt günəş orta qısqacı, hər iki tərəfdəki günəş panellərini iki bitişik günəş fotovoltaik paneli arasında orta vəziyyətdə sabitləmək üçün istifadə olunur. Adi günəş orta sıxacından fərqli olaraq vəson sıxac, sıxac gövdəsi daha uzundur, 80-100 mm, nəticədə daha bərabər güc paylanması və fotovoltaik alüminium çərçivənin sıxılmasının və cızılmasının qarşısını almaq üçün bufer strukturu formalaşır.

Məhsulun standart uzunluğu 80-100mm əhatə edir və digər xüsusi uzunluqlar qəbul edilir. Bazarda olan əsas 30/35/40 mm fotovoltaik modul qalınlığına uyğundur; U formalı hündürlüyü kvadrat polad əsas şüaların müxtəlif spesifikasiyalarına uyğunlaşdırıla bilər.

MƏHSUL PARAMETRELƏRİ

Fərdiləşdirmə təlimatları

Alüminium sıxacın uzunluğu seçimi: 80 mm-dən 120 mm-ə qədər

Uyğun PV panel çərçivə hündürlüyü: 30 ilə 40 mm

U-bolt açılış eni (düzbucaqlı boru əsas şüaları üçün uyğundur): 40/60/80/100mm, 40×60, 50×80, 50×100 və s. düzbucaqlı mötərizələr üçün uyğundur

U Bolt PV bərkidici diametri: adətən M8 və M6

Mötərizədə rels yuvarlaq borudursa, U formalı dairəvi boltdan istifadə edə bilərsiniz; U formalı poladdan istifadə edilərsə, istifadə edə bilərsinizplastik qoz ilə günəş orta sıxac .

Daxil olan komponentlər

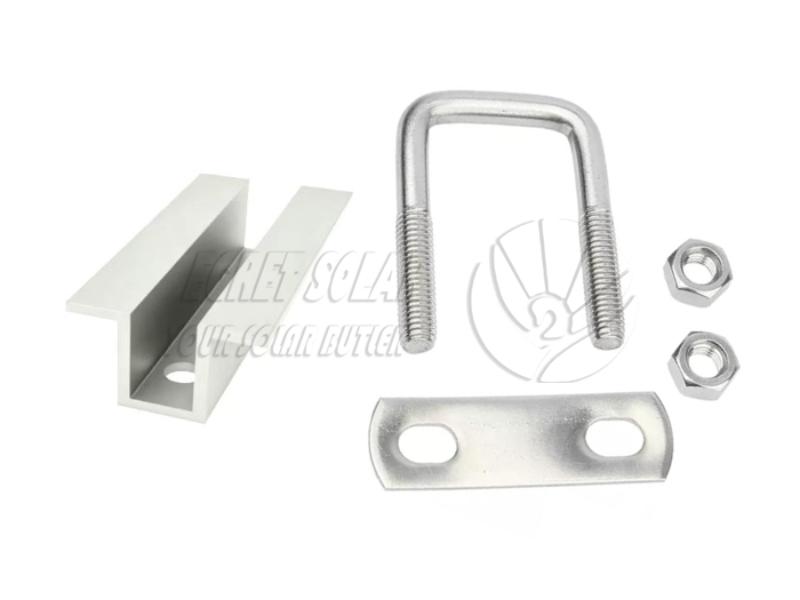

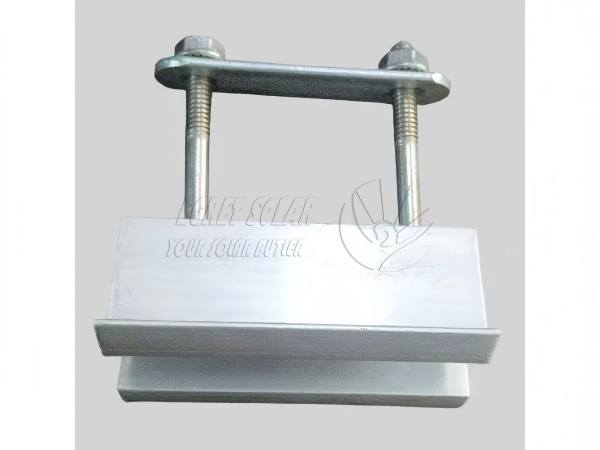

U-bolt pv sıxacının tam dəsti dəst şəklində göndərilir, ayrıca aksesuarların alınması tələb olunmur. Tam dəst aşağıdakılardan ibarətdir:

1.Alüminium Orta Qısqac *1

(Al6005-T5 alüminium ərintisi ekstrüde edilmiş profil, anodlaşdırılmış səth

2.Alüminium Uzun lövhə*1

(Eyni materialdan olan alüminium sıxac)

3.U-bolt *1:

(Q235 polad isti daldırma sinklənmiş, inteqral olaraq əyilmiş, pasa davamlı və havaya davamlıdır)

4.Yastı yuyucular *2

(İsti daldırma sinklənmiş standart bağlayıcılar, boşalma və sürüşməyə qarşı)

5.Flanş qaykaları və ya xarici altıbucaqlı qaykalar *2

U günəş orta sıxacının xüsusiyyətləri

Balanslaşdırılmış stress paylanması, panel sürüşməsinin qarşısını alır

Alüminium qısqac və günəş paneli çərçivəsi və rels arasındakı böyük birləşmə sahəsi ümumi orta sıxac ilə müqayisədə gərginliyin bərabər paylanmasını təmin edir, güclü küləklər və temperatur dalğalanmaları altında panelin yerdəyişməsinin qarşısını alır.

Uzunmüddətli xarici korroziyaya davamlılıq

İki qat günəş montaj qısqacları UV şüalarına, yağışa və turşu/qələvi korroziyasına davamlıdır; U-boltlar isti daldırma sinklənmişdir, hətta yüksək duzlu sahil ərazilərində və yağışlı cənub bölgələrində belə 15 il ərzində passız işləməyi təmin edir, müxtəlif sərt açıq mühitlər üçün uyğundur.

Əla satış sonrası xidmət

Məhsullarımız yüksək keyfiyyətli polad əsas materiallardan istifadə edir və 25 il xidmət müddəti və 12 il zəmanət verən 65µm sinklənmiş təbəqəyə malikdir.

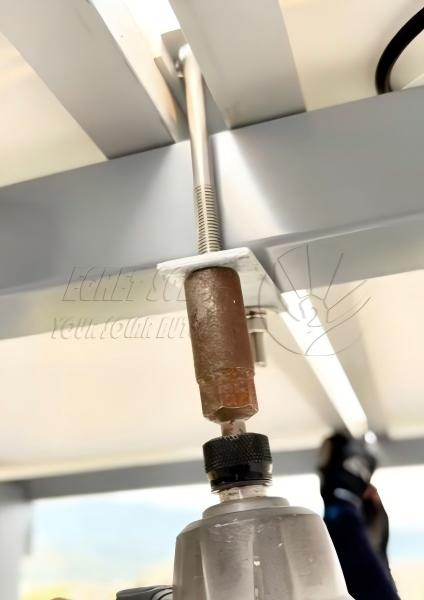

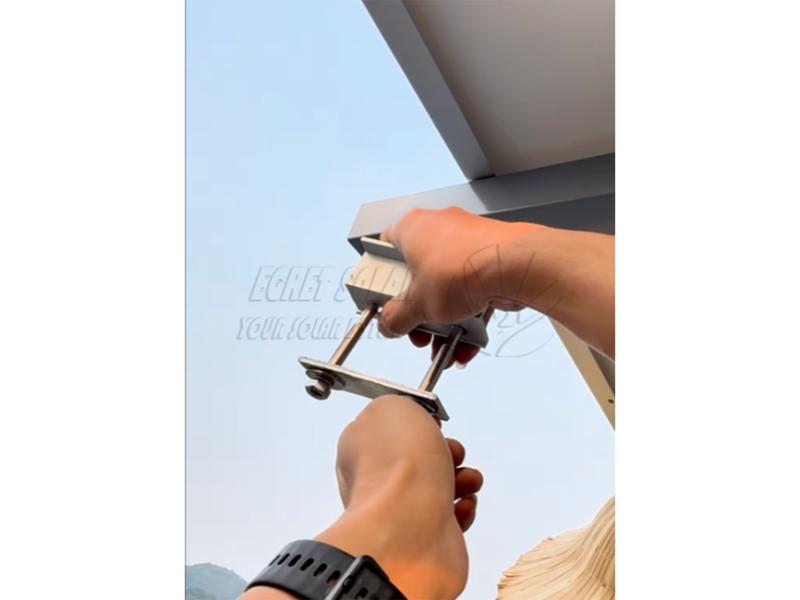

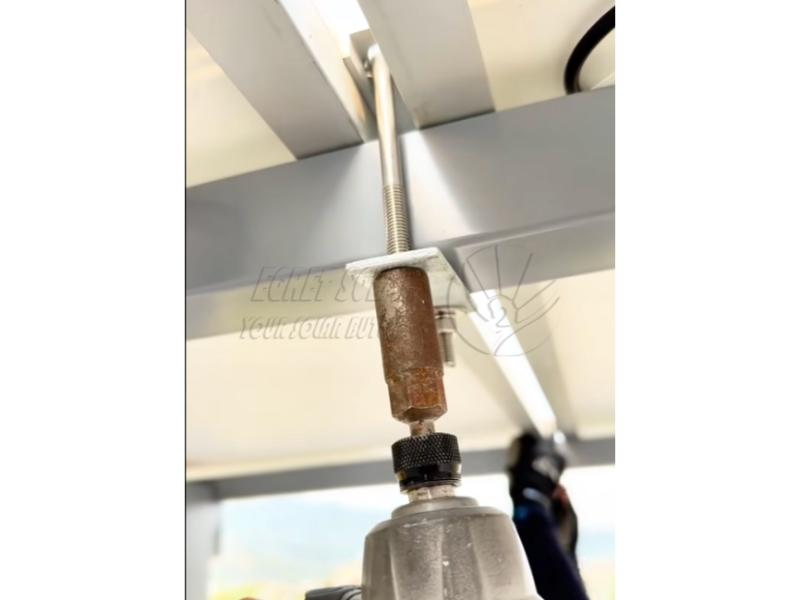

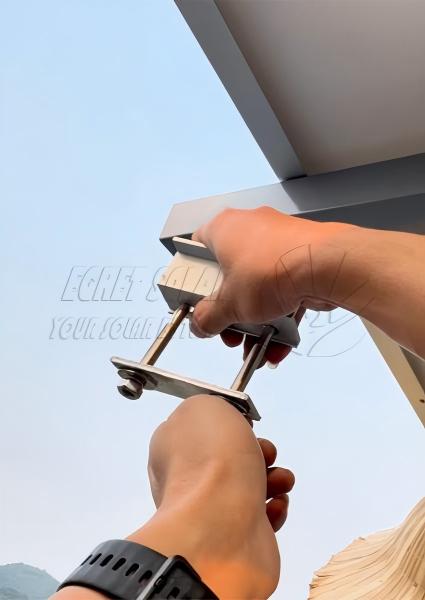

                                                                   Quraşdırma şəkli Mauritius müştərisi tərəfindən təqdim edilmişdir

Tez-tez verilən suallar

Q1. U-bolt hansı kvadrat boru şüalarına bağlana bilər?

A1. Standart U-boltlar düzbucaqlı sinklənmiş/ZAM polad kvadrat şüalarına uyğundur. Mötərizəniz xüsusi en/qalınlıq şüalarından istifadə edirsə, biz U-boltun hündürlüyünü və açılış enini çertyojlarınıza uyğunlaşdıra bilərik.

Q2. Bu qısqac dənizə yaxın, çox duzlu ərazilərdə istifadə edilə bilərmi?

A2: Bəli. Solar U orta qısqac UV şüalarına davamlıdır və turşu yağışına davamlıdır; isti daldırma sinklənmiş bağlayıcılar 500 saatlıq duz püskürtmə testindən keçir. Adalar kimi yüksək aşındırıcı mühitlər üçün sink-alüminium-maqnezium boltu 20 ildən çox açıq havada xidmət müddəti ilə təkmilləşdirilə bilər.

S3: Quraşdırma mühiti sərtdirsə, bu orta sıxacağa uyğunlaşdırıla bilən hər hansı tövsiyə olunan torpaq sistemləri varmı?

A:Avropada güclü qar və külək olan ərazilər üçün uyğun olan yüksək güclü zam kvadrat boru sistemindən istifadə etməyi tövsiyə edirik. Heç bir qaynaq tələb olunmur, birləşmə və fiksasiya birbaşa boltlarla həyata keçirilir, bu da quraşdırmanı rahat edir.
